대기업 규모 시스템이 어떻게 설계되는지 궁금했던 적이 있나요? 주요 소프트웨어 개발이 시작되기 전에, 우리는 원하는 기능과 품질 속성을 제공해 줄 적합한 아키텍처를 선택해야 합니다. 따라서, 우리는 디자인에 적용하기 전에 다양한 아키텍처를 이해해야 합니다.
아키텍처 패턴이란?
위키피디아에 따르면,
이 기사에서는 다음 10가지 일반적인 아키텍처 패턴을 간단히 설명하겠습니다. 각 패턴의 사용법, 장단점을 포함할 것입니다.
- 계층화 패턴
- 클라이언트-서버 패턴
- 마스터-슬레이브 패턴
- 파이프-필터 패턴
- 브로커 패턴
- 피어 투 피어 패턴
- 이벤트 버스 패턴
- 모델-뷰-컨트롤러 패턴
- 블랙보드 패턴
- 해석자 패턴

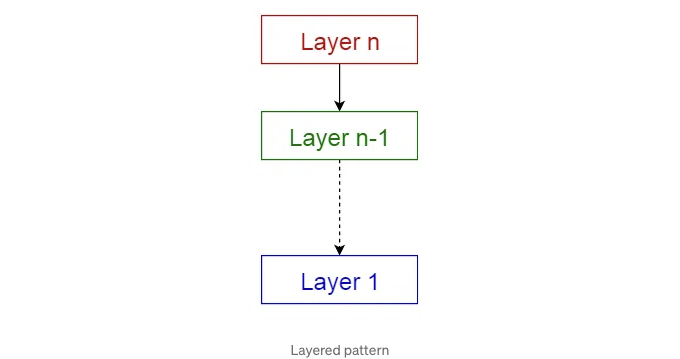

1. 계층화 패턴
이 패턴은 프로그램을 구성할 수 있는 구조를 제공하는 데 사용될 수 있습니다. 각 계층은 특정 추상화 수준에 위치한 하위 작업 그룹으로 분해될 수 있습니다. 각 계층은 다음 상위 계층에 서비스를 제공합니다.
일반 정보 시스템에서 가장 흔히 발견되는 4개의 레이어는 다음과 같습니다.
- 프레젠테이션 레이어 (UI 레이어로도 알려짐)
- 애플리케이션 레이어 (서비스 레이어로도 알려짐)
- 비즈니스 로직 레이어 (도메인 레이어로도 알려짐)
- 데이터 액세스 레이어 (지속성 레이어로도 알려짐)
사용법
- 일반 데스크톱 애플리케이션
- 전자 상거래 웹 애플리케이션

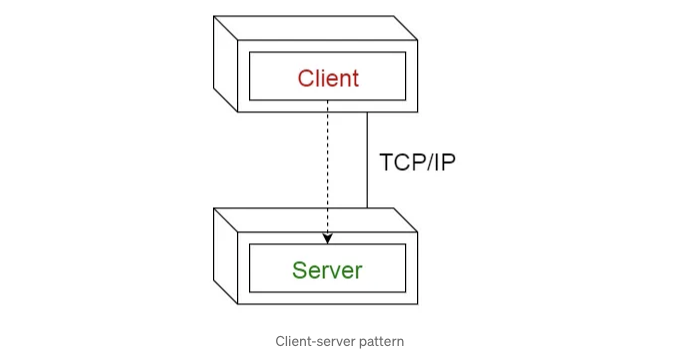

2. 클라이언트-서버 패턴
이 패턴은 서버와 여러 클라이언트로 구성됩니다. 서버 구성 요소는 여러 클라이언트 구성 요소에 서비스를 제공합니다. 클라이언트는 서버에 서비스를 요청하고, 서버는 해당 클라이언트에 필요한 서비스를 제공합니다. 또한 서버는 계속해서 클라이언트 요청을 수신합니다.
사용법
- 온라인 응용 프로그램은 전자 메일, 문서 공유 및 은행 업무와 같은 것들이 있습니다.

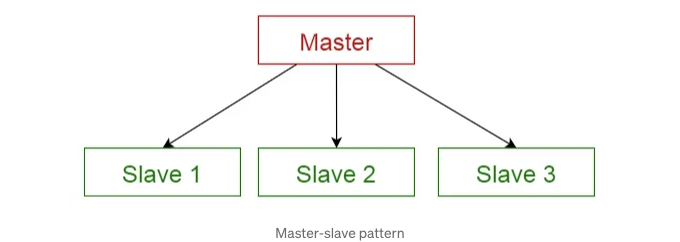

3. 마스터-슬레이브 패턴
이 패턴은 마스터(master)와 슬레이브(slave) 두 가지 구성 요소로 구성되어 있습니다. 마스터 구성 요소는 동일한 슬레이브 구성 요소 사이에서 작업을 분배하고, 슬레이브가 반환한 결과를 통해 최종 결과를 계산합니다.
사용법
- 데이터베이스 복제에서 마스터 데이터베이스는 권위 있는 원본으로 간주되며, 슬레이브 데이터베이스는 동기화됩니다.
- 컴퓨터 시스템의 버스에 연결된 주변 장치(마스터 및 슬레이브 드라이브).

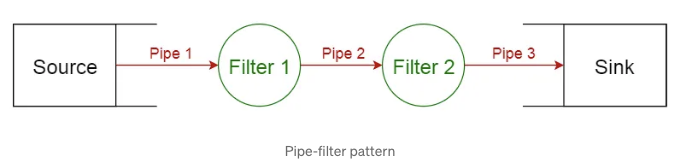

4. Pipe-filter 패턴
이 패턴은 데이터 스트림을 생성하고 처리하는 시스템을 구성하는 데 사용될 수 있습니다. 각 처리 단계는 필터 구성 요소 내에 포함됩니다. 처리할 데이터는 파이프를 통해 전달됩니다. 이러한 파이프는 버퍼링이나 동기화 목적으로 사용할 수 있습니다.
사용 예
- 컴파일러. 연이어 필터는 렉시컬 분석, 구문 분석, 의미 분석 및 코드 생성을 수행합니다.
- 생명정보학의 워크플로우.

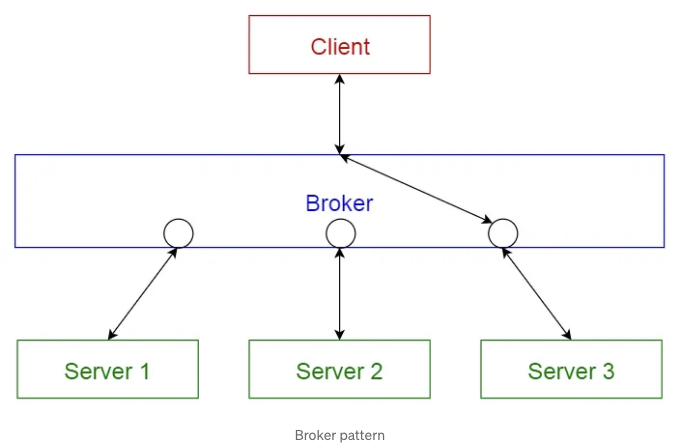

5. 중개자 패턴
중개자 패턴은 분리된 구성 요소를 가진 분산 시스템을 구조화하는 데 사용됩니다. 이러한 구성 요소는 원격 서비스 호출을 통해 서로 상호 작용할 수 있습니다. 중개자 구성 요소는 구성 요소들 간의 통신을 조정하는 역할을 합니다.
서버는 자신의 기능(서비스 및 특성)을 중개자에 발행합니다. 클라이언트는 중개자에게 서비스를 요청하고, 중개자는 클라이언트를 등록부에서 적절한 서비스로 리디렉션합니다.
사용법
- Apache ActiveMQ, Apache Kafka, RabbitMQ 및 JBoss Messaging과 같은 메시지 브로커 소프트웨어 있습니다.

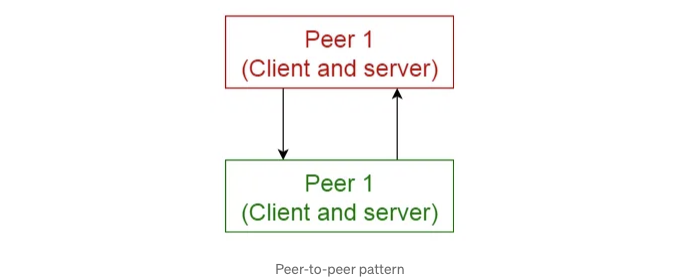

6. Peer-to-peer pattern
이 패턴에서 개별 구성 요소는 피어로 알려져 있습니다. 피어는 다른 피어로부터 서비스를 요청하는 클라이언트로서 또는 다른 피어에게 서비스를 제공하는 서버로서 기능할 수 있습니다. 피어는 클라이언트로서 또는 서버로서 또는 둘 다로 행동할 수 있으며, 역할을 동적으로 변경할 수도 있습니다.
사용법
- Gnutella와 G2 같은 파일 공유 네트워크
- P2PTV와 PDTP 같은 멀티미디어 프로토콜
- Bitcoin과 Blockchain과 같은 암호화폐 기반 제품

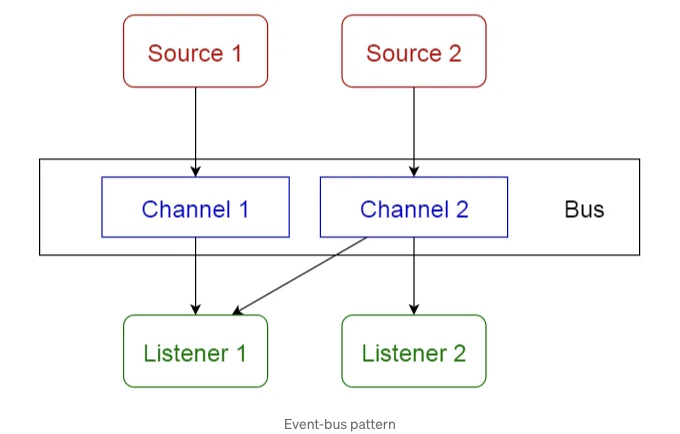

7. 이벤트 버스 패턴
이 패턴은 주로 이벤트와 관련이 있으며 4가지 주요 구성 요소가 있습니다. 이벤트 원본, 이벤트 리스너, 채널 및 이벤트 버스입니다. 원본은 이벤트 버스의 특정 채널로 메시지를 발행합니다. 리스너는 특정 채널에 가입합니다. 리스너는 구독한 채널에 발행된 메시지를 먼저 확인할 수 있습니다.
사용 예
- Android 개발
- 알림 서비스

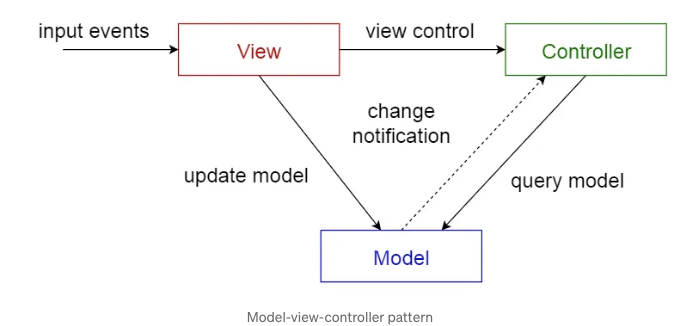

8. Model-view-controller pattern
이 패턴, MVC 패턴으로도 알려져 있는데, 상호작용하는 애플리케이션을 3가지 부분으로 나눕니다.
- model — 핵심 기능과 데이터를 포함합니다.
- view — 정보를 사용자에게 표시합니다. (여러 가지 뷰를 정의할 수 있음)
- controller — 사용자로부터의 입력을 처리합니다.
이러한 방식으로 정보의 내부 표현을 사용자에게 제시되고 받아들이는 방식으로부터 분리합니다. 이는 컴포넌트를 분리시키고 효율적인 코드 재사용을 가능하게 합니다.
사용 방법
- 주요 프로그래밍 언어로 구축된 월드 와이드 웹 응용 프로그램 아키텍처
- Django 및 Rails와 같은 웹 프레임워크

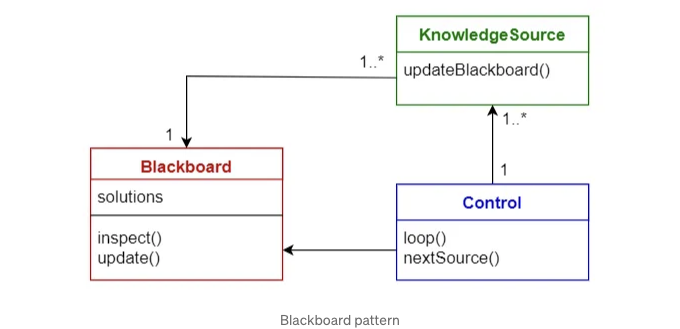

9. 블랙보드 패턴
이 패턴은 결정적인 해결 전략이 알려지지 않은 문제에 유용합니다. 블랙보드 패턴은 3가지 주요 구성 요소로 구성되어 있습니다.
- 블랙보드 — 해결 공간에서 객체를 포함하는 구조화된 전역 메모리
- 지식 원천 — 자체 표현을 갖는 전문 모듈
- 제어 구성 요소 — 모듈을 선택, 구성 및 실행합니다.
모든 구성 요소가 블랙보드에 액세스할 수 있습니다. 구성 요소는 블랙보드에 추가되는 새로운 데이터 객체를 생성할 수 있습니다. 구성 요소는 특정 유형의 데이터를 블랙보드에서 찾습니다. 기존 지식 원천과 패턴 매칭을 통해 이를 찾을 수 있습니다.
사용법
- 음성 인식
- 차량 식별 및 추적
- 단백질 구조 식별
- 음파 신호 해석.

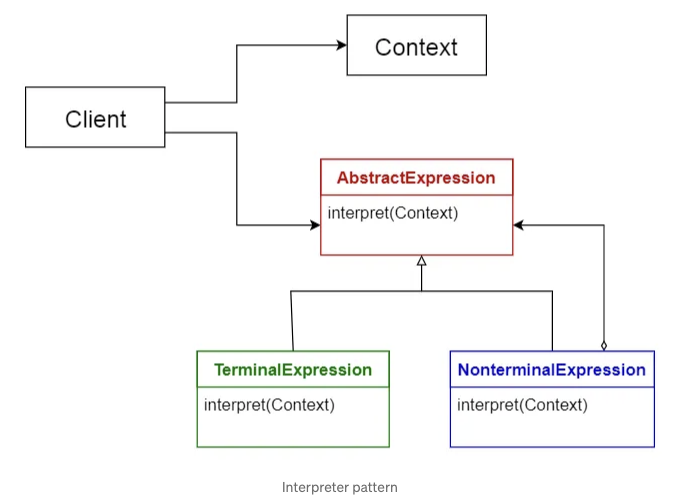

10. Interpreter pattern
이 패턴은 특정 언어로 작성된 프로그램을 해석하는 구성 요소를 설계하는 데 사용됩니다. 주로 특정 언어로 작성된 문장 또는 표현, 즉 프로그램 라인을 평가하는 방법을 지정합니다. 기본 아이디어는 해당 언어의 각 기호에 대한 클래스를 가지는 것입니다.
사용 방법
- SQL과 같은 데이터베이스 쿼리 언어.
- 커뮤니케이션 프로토콜을 설명하는 데 사용되는 언어.
아키텍처 패턴 비교
아래 표는 각 아키텍처 패턴의 장단점을 요약한 것입니다.
이 글이 유익했기를 바랍니다. 여러분의 생각을 듣고 싶어요. 😇
읽어주셔서 감사합니다. 😊
건배! 😃
